Kiszámolgattam a fokozatokban a transzformációt 50 Ohm-ról.
A csatolt táblázatban látszik, hogy az első két fokozatnak sem 2, sem 4 menetes primer esetén nincs értelme,
lehet egyből 8 menetről indítani a szekundert. Az utolsó 2 db 5 menetes fokozatot vissza lehet venni 4-re, akkor még mindig 5253 Ohm lenne a vége 4 menetes primernél.
A megspórolt 2 fokozattal meg az az ötletem támadt, hogy az eddigi 4 menetes fokozatokat(7,8,9,10) vissza lehetne venni 3 menetre az így felszabaduló 4 menetet meg beszúrni az elejére 2 db 2-es fokozatnak.
Így a jelenlegi 4,2,2,3,3,3,4,4,4,4,5,5 helyett adódna egy 8,2,2,3,3,3,3,3,3,3,4,4
Ez az alábbi eredményeket adja, ami már jobb, nincsenek kihasználatlan fokozatok, a 2 menetes primernél az 1-6 kapcsolóállások vannak használatban, a 4 menetes primernél pedig a 4-12 kapcsolóállások, és ez lefedi a teljes használható tartományt mindkét esetben. Legalábbis szerintem, de azért vess rá egy pillantást, István, légy szíves, mielőtt 3x is áttekerem a toroidot
A csatolt táblázatban látszik, hogy az első két fokozatnak sem 2, sem 4 menetes primer esetén nincs értelme,
lehet egyből 8 menetről indítani a szekundert. Az utolsó 2 db 5 menetes fokozatot vissza lehet venni 4-re, akkor még mindig 5253 Ohm lenne a vége 4 menetes primernél.
A megspórolt 2 fokozattal meg az az ötletem támadt, hogy az eddigi 4 menetes fokozatokat(7,8,9,10) vissza lehetne venni 3 menetre az így felszabaduló 4 menetet meg beszúrni az elejére 2 db 2-es fokozatnak.
Így a jelenlegi 4,2,2,3,3,3,4,4,4,4,5,5 helyett adódna egy 8,2,2,3,3,3,3,3,3,3,4,4
Ez az alábbi eredményeket adja, ami már jobb, nincsenek kihasználatlan fokozatok, a 2 menetes primernél az 1-6 kapcsolóállások vannak használatban, a 4 menetes primernél pedig a 4-12 kapcsolóállások, és ez lefedi a teljes használható tartományt mindkét esetben. Legalábbis szerintem, de azért vess rá egy pillantást, István, légy szíves, mielőtt 3x is áttekerem a toroidot
HA5DON István
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Csak ne feledd az EFHW tunernel az impedancia illesztesnek kb 800 Ohm 1 kOhm-tol felfele kb 5 kOhm-ig kell allithatonak lennie. Tehat az end-fed impedancia illesztest igy szamolod:
(sekunder-menet / primer-menet) a negyzeten * 50 = Zo
Pld:
sekunder-menet = 12
primer-menet = 4
(12 / 4) ^ 2 * 50 = 450 Ohm ..... tul alacsony
(12 / 2) ^ 2 * 50 = 1800 Ohm .... talan alacsonyabrol kellene kezdeni
(9 / 2) ^ 2 * 50 = 1000 Ohm .... ez mar jo
(20 / 2) ^ 2 * 50 = 5000 Ohm ... ez jo a felso vegenek (e ketto kozt kellene nehany kapcsolo allas)
(40 / 2) ^ 2 * 50 = ugyanaz mint az elozo, de magasabb menet szammal alacsonyabb savok lefedhetok
Szoval, megegyszer az impedancia illesztes legyen kb 1 es 5 kOhm kozt az 50 Ohm bemenetrol, es kozben minden kapcsolo allasban kihangolhato legyen a sav amit hasznalni szeretnel.
(sekunder-menet / primer-menet) a negyzeten * 50 = Zo
Pld:
sekunder-menet = 12
primer-menet = 4
(12 / 4) ^ 2 * 50 = 450 Ohm ..... tul alacsony
(12 / 2) ^ 2 * 50 = 1800 Ohm .... talan alacsonyabrol kellene kezdeni
(9 / 2) ^ 2 * 50 = 1000 Ohm .... ez mar jo
(20 / 2) ^ 2 * 50 = 5000 Ohm ... ez jo a felso vegenek (e ketto kozt kellene nehany kapcsolo allas)
(40 / 2) ^ 2 * 50 = ugyanaz mint az elozo, de magasabb menet szammal alacsonyabb savok lefedhetok
Szoval, megegyszer az impedancia illesztes legyen kb 1 es 5 kOhm kozt az 50 Ohm bemenetrol, es kozben minden kapcsolo allasban kihangolhato legyen a sav amit hasznalni szeretnel.
73 - Istvan/ha5clf
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Nem tipikusan rádiós eszköz, de szerintem segíthet a SOTA-ban (célra navigálás, irányított antenna beállítás):

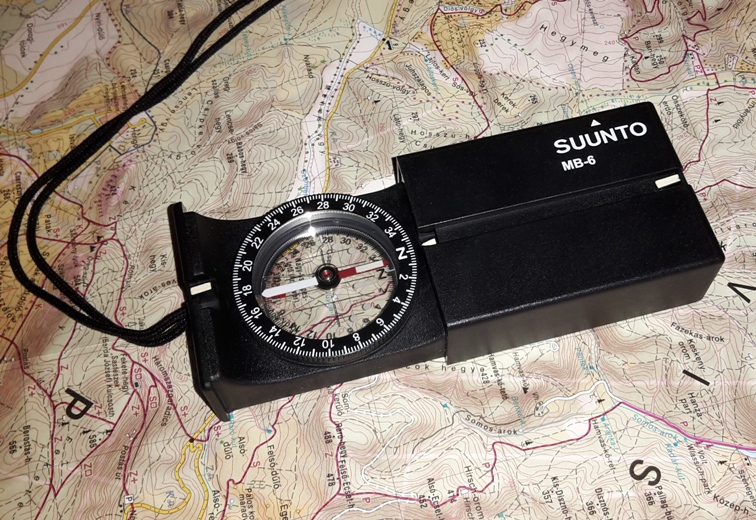

Suunto MB-6 tükrös tájoló (Recta DP6 néven is ismert)
54g súly
Elhatároztam, hogy a mai túlelektronizált világban megtanulok valamit, amihez nem kell villany.
Ez a turistatérképpel-iránytűvel tájékozódás.
Eddig a GPS-t nyúztam ilyen célra, főleg geocaching témában, de most azt kicsit pihenni küldöm, illetve ha viszem is, csak trackelésre használom.
Suunto MB-6 tükrös tájoló (Recta DP6 néven is ismert)
54g súly
Elhatároztam, hogy a mai túlelektronizált világban megtanulok valamit, amihez nem kell villany.
Ez a turistatérképpel-iránytűvel tájékozódás.
Eddig a GPS-t nyúztam ilyen célra, főleg geocaching témában, de most azt kicsit pihenni küldöm, illetve ha viszem is, csak trackelésre használom.
HA5DON István
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Update az alábbi hozzászólásomhoz:
Szerző: HA5DON » 2015.07.19. 22:41
Az EFHW tuneremet a szombati klubnapon mutattam HG5CUT Tibinek, és meséltem neki, hogy a 3 sávból (40m, 15m, 10m) csak a 40 méteresen üzemel.
Nekem úgy volt megtekercselve a toroid, hogy a primer 4 menet, a szekunder meg 4 menetenként volt megcsapolva.
Tibi azt tanácsolta, hogy a primert is rövidíteni kell magasabb frekiknél, mert a sok menetszám csak a nagyobb hullámhosszoknál előny, a kisebb hullámhossznál/magasabb frekvenciánál a kapacitást növeli erősen.
Így aztán újratekertem a toroidot, úgy, hogy a primer maradt 4 menet, de csináltam egy középcsapolást, így egy kapcsoló átbillentésével 2 menetessé alakíthatom, a szekundert meg változó menetszámoknál csapoltam meg, az jaxley első három állásánál 2 menet van 1-1 fokozatban, utána 3 menet 3 fokozatig, aztán 4 menet 4 fokozatig, és az utolsó 2 állást 5 menetesre tekertem.
Minden más változatlan egyelőre. Lakáson belül végeztem egy gyors mérést, ami ugye nem mérvadó, mert félhullámhosszon belül van minden, aminek nem kellene, radiátor, TV, wifi modem, stb..., de így is sikerült a 15m-es antennát 54ohm impedanciára, és 1,3 SWR-re illeszteni, ami biztató, ahhoz képest, hogy az újratekercselés előtt ezzel az antennával nem tudtam 110ohm alá menni impedanciában.
Mégegy kapcsoló beépítésén gondolkodom, amivel a légforgó 2 felét tudom szétválasztani/összekapcsolni, akkor az alső tartományában finomabban tudnám szabályozni a hozzáadott kapacitást, ahogy HA5CLF István is csinálta.
Ha kijutok vele a szabadba, lesznek fotók is, a lakásban mérést nem akartam megörökíteni.
ha5Don
Szerző: HA5DON » 2015.07.19. 22:41
Az EFHW tuneremet a szombati klubnapon mutattam HG5CUT Tibinek, és meséltem neki, hogy a 3 sávból (40m, 15m, 10m) csak a 40 méteresen üzemel.
Nekem úgy volt megtekercselve a toroid, hogy a primer 4 menet, a szekunder meg 4 menetenként volt megcsapolva.
Tibi azt tanácsolta, hogy a primert is rövidíteni kell magasabb frekiknél, mert a sok menetszám csak a nagyobb hullámhosszoknál előny, a kisebb hullámhossznál/magasabb frekvenciánál a kapacitást növeli erősen.
Így aztán újratekertem a toroidot, úgy, hogy a primer maradt 4 menet, de csináltam egy középcsapolást, így egy kapcsoló átbillentésével 2 menetessé alakíthatom, a szekundert meg változó menetszámoknál csapoltam meg, az jaxley első három állásánál 2 menet van 1-1 fokozatban, utána 3 menet 3 fokozatig, aztán 4 menet 4 fokozatig, és az utolsó 2 állást 5 menetesre tekertem.
Minden más változatlan egyelőre. Lakáson belül végeztem egy gyors mérést, ami ugye nem mérvadó, mert félhullámhosszon belül van minden, aminek nem kellene, radiátor, TV, wifi modem, stb..., de így is sikerült a 15m-es antennát 54ohm impedanciára, és 1,3 SWR-re illeszteni, ami biztató, ahhoz képest, hogy az újratekercselés előtt ezzel az antennával nem tudtam 110ohm alá menni impedanciában.
Mégegy kapcsoló beépítésén gondolkodom, amivel a légforgó 2 felét tudom szétválasztani/összekapcsolni, akkor az alső tartományában finomabban tudnám szabályozni a hozzáadott kapacitást, ahogy HA5CLF István is csinálta.
Ha kijutok vele a szabadba, lesznek fotók is, a lakásban mérést nem akartam megörökíteni.
ha5Don
HA5DON István
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
nem betuzod a SOTA-t es ejtsd: "Szóta"...
szíkjú szóta szíkjú szóta szíkjú szóta ...
szíkjú szóta szíkjú szóta szíkjú szóta ...
73 - Istvan/ha5clf
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
HG7JAK Lóri:
Nagyon jól néz ki!
Milyen ferritmagot használtál a tekercshez?
ha5Don
Nagyon jól néz ki!
Milyen ferritmagot használtál a tekercshez?
ha5Don
HA5DON István
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Köszönöm!
A SOTA-t betűzve kell (Sierra-Oscar-Tango-Alfa), vagy csak fonetikusan?
A felső sávokra visszatérve:
Van egy ilyen SWR mérőm, ami 1.5-144 MHz-ig mér, és van benne egy tuner is, de az csak a 25-40MHz-es sávra.
Kipróbáltam az EFHW antennám 10 méteres sugárzóján, és sikerült vele lehangolni 49,9Ohm impedanciára, SWR=1,01 és Xs=0,7 melett.
A képek alapján nem egy nagy bonyolultságú szerkezet, lehet, hogy a tuner részt lekoppintom könnyített verzióban.
Úgy tippelem, ha a tekercs részt 5 helyett 7 menettel készítem, akkor lejjebb megy a hangolható tartomány annyival, hogy belefér a 15m is és a 10m is megmarad.
Azt még nem tudom, hogyan illesztem a ledes passzív swr mérőt, de előbb-utóbb rájövök.
Íme a képek:
A SOTA-t betűzve kell (Sierra-Oscar-Tango-Alfa), vagy csak fonetikusan?
A felső sávokra visszatérve:
Van egy ilyen SWR mérőm, ami 1.5-144 MHz-ig mér, és van benne egy tuner is, de az csak a 25-40MHz-es sávra.
Kipróbáltam az EFHW antennám 10 méteres sugárzóján, és sikerült vele lehangolni 49,9Ohm impedanciára, SWR=1,01 és Xs=0,7 melett.
A képek alapján nem egy nagy bonyolultságú szerkezet, lehet, hogy a tuner részt lekoppintom könnyített verzióban.
Úgy tippelem, ha a tekercs részt 5 helyett 7 menettel készítem, akkor lejjebb megy a hangolható tartomány annyival, hogy belefér a 15m is és a 10m is megmarad.
Azt még nem tudom, hogyan illesztem a ledes passzív swr mérőt, de előbb-utóbb rájövök.
Íme a képek:
HA5DON István
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Hűha, ez is szép munka. Mintha láttam volna már ezt a kivitelezest . Én 100 Wattos verzióban készítettem el az RKSZ kiszállásokhoz.
Nos, akkor még egy nagyon rövid SOTA QSO minta angolul:
CQ SOTA this is Hotel Alpha.... calling CQ SOTA and standing by.
ellenállomás: golf 3 alpha bravo charlie
golf 3... good morning to you, you are five nine, back to you.
ellenállomás: you are 59 thank you.
thank you for the QSO, 73s to you, this is Hotel Alpha...
Ha nem hív a következő állomás, akkor újra CQ... Ha megkérdezi "what is your summit", akkor leadod a hegy kódját, neve nem kell soha.
Majd a terepen segítek és belejösz elég gyorsan.
Nos, akkor még egy nagyon rövid SOTA QSO minta angolul:
CQ SOTA this is Hotel Alpha.... calling CQ SOTA and standing by.
ellenállomás: golf 3 alpha bravo charlie
golf 3... good morning to you, you are five nine, back to you.
ellenállomás: you are 59 thank you.
thank you for the QSO, 73s to you, this is Hotel Alpha...
Ha nem hív a következő állomás, akkor újra CQ... Ha megkérdezi "what is your summit", akkor leadod a hegy kódját, neve nem kell soha.
Majd a terepen segítek és belejösz elég gyorsan.
73 - Istvan/ha5clf
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Én is haladtam a hltvégén EFHW tuneremmel.
Még kell néhány furatot készíteni, csavarozni ésöforrasztani. Majd tesztelni.
Még kell néhány furatot készíteni, csavarozni ésöforrasztani. Majd tesztelni.
HG7JAK OP Lóri
Re: SOTA eszközök (bármi ami segít a SOTA-ban)
Ez az összevetés a sávok közt jól hangzik. Akkor annyira nem vészes a számomra tiltott sávok hiánya.
A "kicsi angoltudás" megvan, de egy SOTA mintaQSO sokat dobna az önbizalmamon terepen.
Egy ilyet tudnál segíteni összeállítani?
Csak hogy ne mondjak nagy hülyeséget az éterben.
Gondolom, angolban is van a magyarhoz hasonló vesz/vételez páros, ami hasonĺóan hangzik, de körberöhögnek, ha mondom.
A "kicsi angoltudás" megvan, de egy SOTA mintaQSO sokat dobna az önbizalmamon terepen.
Egy ilyet tudnál segíteni összeállítani?
Csak hogy ne mondjak nagy hülyeséget az éterben.
Gondolom, angolban is van a magyarhoz hasonló vesz/vételez páros, ami hasonĺóan hangzik, de körberöhögnek, ha mondom.
HA5DON István
