SOTA eszközök (bármi ami segít a SOTA-ban)

[HA7LC]

Köszönöm, lesz itthon olyan is.

[ha5clf]

Nagyon szep munka

[Hegyi Ferenc]

Szervusz!

Ezek ferrit gyűrűk. FT-50 vagy FT-43. Az átmérőjük 1,5 cm. Ezen a frekvencián és teljesítményen nem kritikus, hogy milyet használsz. A T jelzésű az porvasmag. Annál, több menet kell, ugyan ahhoz az induktivitáshoz. Az én induktivitás mérőm szerint 3 -4 uH a tekercsek értéke, 0.8-s zománcozott huzalból
van rajta a 11 menet. Az átmenő vezeték 1 mm-s réz, középen zsugorcsővel szigetelve.

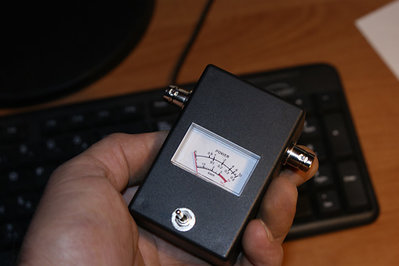

Így néz ki bedobozolva: igazán kicsi lett

73! Feri.

[HA7LC]

Arról a 2 -vélhetően- toroid tekercsről valamivel többet árulj el, jó Ferenc!
Előre is köszönöm! Van itthon T 150 - 2 és T 150-6.

[Hegyi Ferenc]

Szervusztok!

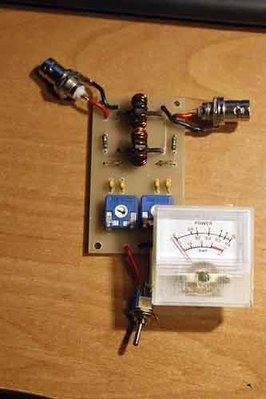

A mini tuner jól vizsgázott az utolsó SOTA aktivitáson. Az én HB-1B YouKits adóvevőmben nincs swr mérő, ezért készítettem egyet, szintén "mini" kivitelben. A kis műszer méri a kimenő teljesítményt és az SWR-t.
Mivel 5w-ra készült, így nem kell állítgatni, pontosan mér. 3,5-7-10-14 MHz-n próbáltam.

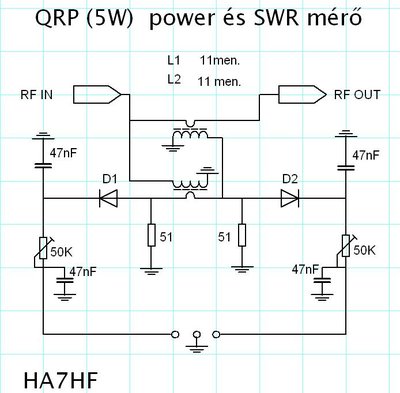

Ha valaki meg szeretné építeni, ide teszem a kapcsolási rajzát is.

73! Feri.

[ha5clf]

Azt hiszem Feri megelozott mindnyajunkat, Ő keszitette el a csodatunert. Pici, konnyu, es egyszeru - most, hogy van egy HB-1B radiom, ehhez ilyen pici tunere van szukseg - en is megepitem Feri leirasa szerint.

[Hegyi Ferenc]

Ez lemaradt

[Hegyi Ferenc]

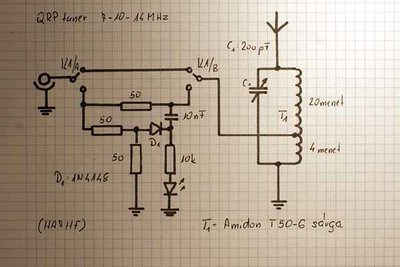

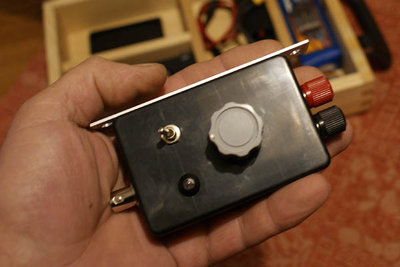

QRP tuner 7 - 10 -14 MHz-re.

A tuner egy végén táplált 1/2 hullámhosszú antennához készült.
Valójában 7CLF István által közölt tuner és antenna, leegyszerűsített változata.
Súlya mindösszesen 107 gr. A toroid egy AMIDON T50-6 sárga jelzésű.
Amennyiben más vassal szeretnénk elkészíteni, a menetszámok biztosan
változni fognak. Az AMIDON katalógusból könnyen át lehet számolni az értékeket.
73! Feri.

[HG7JAK]

HA5CLF:
Köszi, jo volt a példa [SMILING FACE WITH OPEN MOUTH]

HA5DON:
Köszi!
5ZF Feri által ajánlott ferritmagra tekertem merev UTP kábele ereiből.

Nem rég értünk vissza nyaralásból, így tudom folytatni a tumerem, és az antenna összeállítását.

[ha5clf]

Tehat ha a legalso tablazat kek reszet implementalod, akkor jo impedancia illesztest tudsz elerni minden korulmenyok kozt. Ez megoldja az elso szabalyt.

A masodik szabaly, es ezt ugyanugy kiszamolhatod. Milyen kapacitasra van szukseged, hogy azokat a savokat lefedjed amiket szertenel. Minden kapcsolo allasban (a kek amirol beszelunk) probald meg.

Valoszinu nehez lesz lefedni minden savot, de szamitsd ki, mi az a min es max C, amivel lefeded a savot, vagyis rezonanciara tudsz hangolni az egesz savon belul. Minden impedancia allasban egy savot ellenorizz, majd ismeteld ugyanazt mindden savra.

Vegul neked lesz egy csoda tunerod....
